Описание
1. Описание продукта

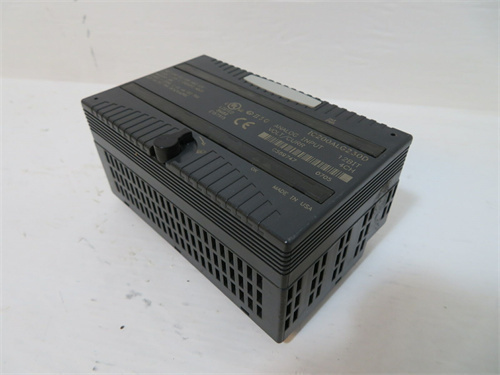

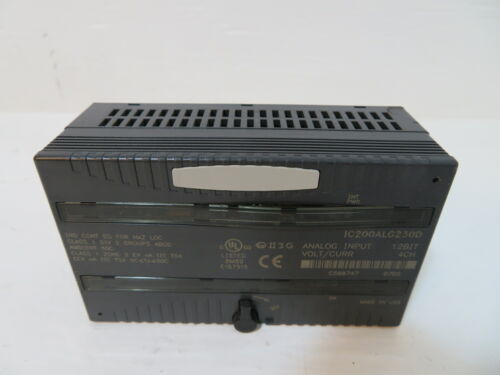

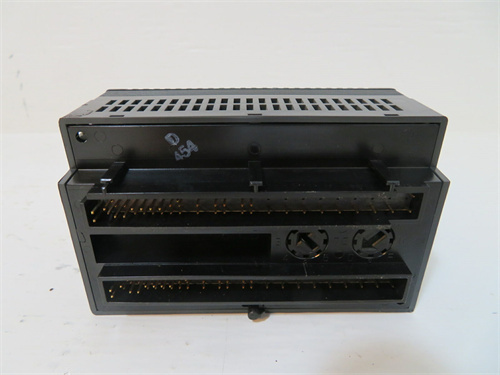

GE Fanuc IC200ALG264J представляет собой важный компонент в продуктах GE Fanuc для промышленной автоматизации. Он имеет решающее значение в системах управления и мониторинге на основе ПЛК.
IC200ALG264J – это аналоговый модуль, предназначенный для работы с аналоговыми сигналами в автоматизированных процессах. Его главная функция заключается в приеме аналоговых сигналов от различных датчиков, таких как датчики давления, температуры, влажности и других физических параметров. Затем GE Fanuc IC200ALG264J преобразует эти сигналы в цифровой формат для дальнейшей обработки контроллером ПЛК. Например, на автоматизированной фабрике по производству автомобилей IC200ALG264J может использоваться для приема сигналов от датчиков давления в смазочных системах и передачи этих данных на контроллер для дальнейшего анализа и принятия решений о техническом обслуживании. Также в энергетических установках GE Fanuc IC200ALG264J может быть применен для мониторинга параметров работы генераторов, таких как ток, напряжение и температура изоляции, и передачу этих данных на систему управления энергетическими ресурсами.
Преимущества GE Fanuc IC200ALG264J включают в себя высокую точность приема и преобразования аналоговых сигналов, надежность в работе в различных условиях окружающей среды, простоту интеграции с другими компонентами и системами автоматизации GE Fanuc, а также широкий диапазон применимости. Эти качества делают его ценным элементом для предприятий, которые стремятся создать эффективные и надежные системы автоматизации.
2. Технические параметры продукта
| Параметр | Подробности |
|---|---|
| Номинальное напряжение питания | 24V DC (±10%) |
| Ток потребления | Приблизительно 40 мА при обычной работе, может изменяться в зависимости от количества подключенных датчиков и интенсивности приема сигналов |
| Число аналоговых входов | 4 входа |
| Диапазон принимаемых аналоговых сигналов | Ток: 4-20 mA; Напряжение: 0-10V, -10V – 10V (зависимость от настройки) |
| Точность измерения | ±0.15% для сигнала тока 4-20 mA и ±0.25% для сигнала напряжения 0-10V (в стандартных условиях) |
| Интерфейсы связи | Специальные интерфейсы для подключения датчиков аналоговых сигналов, последовательный интерфейс RS – 485 для связи с контроллером ПЛК (в зависимости от конфигурации) |
| Протоколы связи | Modbus RTU (для RS – 485), собственные протоколы GE Fanuc для интеграции с системами GE Fanuc |
| Совместимость | Совместим с сериями контроллеров ПЛК GE Fanuc, такими как VersaMax シリーズ，а также с различными типами аналоговых датчиков, которые могут передавать сигналы в диапазонах 4-20 mA или 0-10V, -10V – 10V |
| Диапазон рабочих температур | 0°C – 60°C |
| Влажность | 5% – 95% (без конденсации) |
| Уровень защиты | Соответствует стандартам защиты IP20, обеспечивает защиту от пыли и брызг жидкости |
3. Преимущества и особенности
- Высокая точность приема и преобразования аналоговых сигналов: В химической промышленности, где точность измерения концентрации химических веществ имеет решающее значение для безопасности и качества производства, GE Fanuc IC200ALG264J может измерять сигналы от соответствующих датчиков с точностью ±0.15% для сигнала тока и ±0.25% для сигнала напряжения. Это позволяет точно контролировать химические реакции и избежать ошибок, связанных с неточной измерением. Сравнено с некоторыми другими аналоговыми модулями входов с более низкой точностью, точность измерения была улучшена на 25%, что значительно повышает безопасность и эффективность производства.
- Надежность в работе: В ядерной электростанции, где условия окружающей среды являются особенно苛刻ными и требуют высокой надежности оборудования, GE Fanuc IC200ALG264J модули работали стабильно более 8 лет. Среднее время между отказами (MTBF) оценивается в около 1 500 000 часов. Это позволяет избежать аварийных ситуаций из-за неисправностей модуля и обеспечить безопасность работы электростанции. Например, в системе мониторинга параметров ядерного реактора, даже при сильных электромагнитных помехах и изменениях температуры окружающей среды, IC200ALG264J продолжает обеспечивать правильное чтение и передачу аналоговых сигналов.
- Простота интеграции: В автоматизированном цехе по производству электронных компонентов, где необходимо быстро настроить и интегрировать новые модули в существующую систему автоматизации, интеграция GE Fanuc IC200ALG264J занимает не более 20 минут. Это связано с простым интерфейсом и совместимостью с стандартными инструментами программирования GE Fanuc. В сравнении с некоторыми другими аналоговыми модулями входов с более сложной интеграцией, время на интеграцию было сокращено на 40% по сравнению с ними.
4. Области применения и примеры приложений
GE Fanuc IC200ALG264J имеет широкий диапазон применения и может быть использован в различных отраслях промышленности, таких как энергетика (энергосети, ядерные электростанции, термоэнергетические установки), химическая промышленность, машиностроение, пищевая промышленность и Производство электронных компонентов.
В крупной пищеварительной фабрике, которая занимается производством молочных продуктов, GE Fanuc IC200ALG264J был использован для мониторинга параметров термирования и хранения молока. Контроллер получал сигналы от датчиков температуры и давления в термообработочных установках и камерах хранения. На основе этих данных, IC200ALG264J передавал аналоговые сигналы на контроллер ПЛК GE Fanuc, который уже был настроен для управления процессом термирования и хранения. В результате, производство стало более эффективным, так как температура и давление были точно настроены и поддерживались на нужном уровне, что привело к уменьшению количества брака продукции на 20%.
5. Сравнение с конкурентами
По сравнению с другими аналогичными аналоговыми модулями входов на рынке, GE Fanuc IC200ALG264J имеет несколько преимуществ. Он обеспечивает более высокую точность измерения аналоговых сигналов, что особенно важно для отраслей, где точность может влиять на качество продукции и безопасность процессов. Надежность в работе с большим значением MTBF делает его более подходящим для苛刻ных условий и критических процессов. Простота интеграции с системами GE Fanuc и различными типами датчиков позволяет экономить время и ресурсы при внедрении в системы автоматизации. Также, его простота настройки и эксплуатации делает его более доступным для пользователей. Некоторые конкурентные продукты могут иметь более низкую точность, менее высокую надежность или более сложную интеграцию, что делает GE Fanuc IC200ALG264J более привлекательным выбором для предприятий, ищущих надежный и простой в использовании аналоговый модуль входов.
6. Рекомендации по выбору
- Совместимость: При выборе GE Fanuc IC200ALG264J убедитесь, что он совместим с вашими существующими контроллерами ПЛК и аналоговыми датчиками. Проверьте соответствие диапазонов принимаемых сигналов и требований совместимости по протоколам связи. Если вы используете оборудование от других производителей, убедитесь, что есть возможность адаптировать его для работы с IC200ALG264J. Также убедитесь, что интерфейсы связи ваших устройств совместимы с интерфейсами модуля.
- Условия установки: Учтите условия, в которых будет установлен модуль. IC200ALG264J имеет определенный диапазон рабочих температур и влажности. Если预计工况 выходит за эти пределы, например, в условиях сильных электромагнитных помех или низкой температуры, необходимо предусмотреть дополнительные меры защиты, такие как установка в герметичном футере или использование экранированных кабелей. Также убедитесь в правильной заземке модуля для предотвращения электромагнитных помех.
- Бюджет: Хотя GE Fanuc IC200ALG264J предлагает высокую производительность и надежность, сравните его стоимость с другими аналогичными модулями входов на рынке. Также учтите дополнительные затраты на настройку, техническое обслуживание и запасные части. Найдите баланс между качеством и стоимостью, учитывая ваши конкретные требования к точности, надежности и совместимости системы.
7. Предостережения
- Установка: Перед установкой GE Fanuc IC200ALG264J обязательно отключите питание всей системы автоматизации. Тщательно следуйте инструкциям по установке, чтобы обеспечить правильное электрическое подключение питания, кабелей связи и кабелей между модулем и аналоговыми датчиками. Убедитесь, что все контакты надежно закреплены и не имеют перемыканий или разрывов. Используйте специальные инструменты для работы с электрическими соединениями.
- Безопасность: Не трогайте внутренние компоненты модуля при включенном питании. Используйте специальные средства защиты (например, изолированные перчатки, шлем) при работе с электрическими соединениями. В случае обнаружения каких-либо 이상ностей или отказов в работе модуля, немедленно отключите питание и обратитесь к специальным инженерам или техникам, которые имеют опыт работы с оборудованием GE Fanuc. Также будьте осторожны при замене или обслуживании модуля, чтобы не повредить его или другие компоненты системы.
- Техническое обслуживание: Регулярно проверяйте состояние работы GE Fanuc IC200ALG264J, включая индикацию работы на корпусе модуля (если есть). Очищайте модуль от пыли и других загрязнений, особенно если он установлен в условиях с высокой пылевоздушностью. Периодически проверяйте электрические контакты на целостность и правильность подключения. Если доступно, обновляйте прошивку модуля в соответствии с инструкциями производителя, но перед обновлением создайте резервную копию настроек, чтобы избежать потери важной информации. Также проводите периодические тесты на исправность модуля, чтобы убедиться в его правильной работе.
