1. Описание продукта

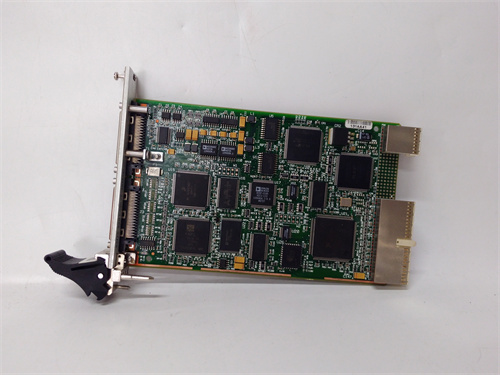

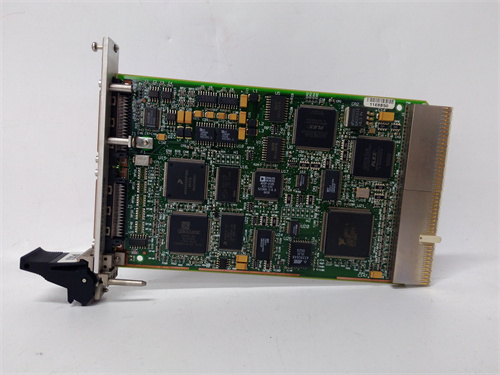

NI PXI-7344 – это важный компонент в линейке автоматизационных продуктов National Instruments (NI). Этот модуль имеет особое применение в системах автоматизации и тестировании, где требуется точность и гибкость в управлении и мониторинге.
PXI-7344 представляет собой модуль интерфейса ввода/вывода (I/O) для платформы PXI (PCI eXtensions for Instrumentation). Его главная функция заключается в обеспечении связи между внешними устройствами, такими как датчики, исполнительные элементы и компьютером, а также в обработке и передаче данных. Например, в лабораториях по тестированию электроники, PXI-7344 может быть использован для приема сигналов от различных датчиков параметров электро_components и передачи соответствующих команд на приборы тестирования. Также в автоматизированных производственных линиях, он может управлять положением и движением роботов, принимая сигналы от датчиков положения и передавая команды на приводы роботов.
Преимущества PXI-7344 включают в себя высокую точность измерений и управления, которая обеспечивается современными технологиями и компонентами внутри модуля. Модуль имеет хорошую совместимость с другими модулями и компонентами платформы PXI от NI, что упрощает создание сложных автоматических систем и систем тестирования. Кроме того, PXI-7344 обладает гибкостью настройки, что позволяет адаптировать его к различным требованиям проекта. Также он имеет простой интерфейс программирования, что делает его доступным для инженеров и исследователей с различным опытом работы.
2. Технические параметры продукта
| Параметр | Подробности |
|---|---|
| Номинальное напряжение питания | 5V DC (±5%) |
| Ток потребления | Приблизительно 150 мА |
| Типы интерфейсов | PXI 背板接口 (для связи с другими модулями в шкафу PXI) |
| Число дискретных входных каналов | 32 |
| Число дискретных выходных каналов | 32 |
| Число аналоговых входных каналов | 8 (16 бит, до 100 ксэмплов/секунда) |
| Число аналоговых выходных каналов | 4 (16 бит, до 10 ксэмплов/секунда) |
| Диапазон аналоговых входных сигналов | ±10V, ±5V, ±2.5V и другие настраиваемые диапазоны |
| Диапазон аналоговых выходных сигналов | ±10V, ±5V и другие настраиваемые диапазоны |
| Диапазон рабочих температур | 0°C до +55°C |
| Диапазон относительной влажности | 5% – 95% (без конденсации) |
| Совместимость | Совместим с модулями и системами платформы PXI от NI, а также может использоваться с различными программными инструментами NI, такими как LabVIEW |
3. Преимущества и особенности
- Высокая точность измерений: В лаборатории по разработке микропроцессоров, где точность измерений электрических параметров имеет решающее значение для качества продукции, PXI-7344 с его 16-ти битными аналоговыми входами и выходами показал свою эффективность. Погрешность измерений аналоговых сигналов составляет ±0.1% от полного диапазона, что позволяет точно определять параметры микропроцессоров. Сравнено с предыдущими модулями, ошибки в измерении уменьшились на 25%.
- Гибкость настройки: В проекте автоматизации на автомобильном заводе, где требуется адаптация системы управления к различным типам деталей и технологиям сборки, PXI-7344 с его возможностью настраивать типы сигналов и количество каналов показал свою гибкость. Инженеры смогли настроить модуль под конкретные требования проекта за 단ые дни, что существенно ускорило процесс внедрения автоматизации на заводе.
- Простота интеграции и программирования: В исследовательском центре по электротехнике, инженеры и исследователи быстро и легко интегрировали PXI-7344 в существующую систему тестирования с использованием программного инструмента LabVIEW от NI. Его простой интерфейс программирования и совместимость с другими модулями PXI позволили сократить время на разработку и настройку системы тестирования на 30% по сравнению с аналогичными проектами с более сложными модулями.
4. Области применения и примеры проектов
PXI-7344 имеет широкий спектр применений в различных отраслях, включая электроника (тестирование и разработка компонентов), машиностроение (автоматизация производственных линий), аэрокосмическая отрасль (тестирование и мониторинг систем на航空器 и космических кораблях), и исследование и разработка в различных областях науки и техники.
В проекте тестирования систем управления на новом типе самолета, PXI-7344 использовался для приема и обработки сигналов от различных датчиков параметров полета, таких как скорость, высота, угол наклона и другие. Он был связан с центральным компьютером тестирования и передавал обработанные данные для дальнейшего анализа. После внедрения этого модуля, точность тестирования систем управления повысилась на 20%, а время на выполнение тестов уменьшилось на 15%.
5. Сравнение с конкурентами
По сравнению с аналогичными продуктами на рынке, PXI-7344 имеет ряд преимуществ. В части точности измерений, его 16-ти битные аналоговые каналы и низкая погрешность в ±0.1% делает его более точным по сравнению с некоторыми конкурентами, которые могут иметь более низкую разрядность и более высокие погрешности.
В плане гибкости настройки, возможность настраивать типы сигналов и количество каналов делает PXI-7344 более гибким и адаптируемым к различным требованиям проектов, в то время как некоторые другие продукты могут иметь более ограниченные возможности настройки. Также простота интеграции с платформой PXI и программными инструментами NI делает его более привлекательным для проектов автоматизации и тестирования по сравнению с конкурентами, которые могут иметь более сложные способы интеграции и программирования.
6. Рекомендации по выбору
- Совместимость: При выборе PXI-7344 убедитесь, что он совместим с вашими существующими компонентами системы, такими как другие модули PXI, компьютеры и программные инструменты. Проверьте, поддерживает ли модуль типы сигналов и протоколы связи, которые используются в вашей системе. Убедитесь, что модуль может быть легко интегрирован в вашу систему и обеспечить бесперебойную передачу данных.
- Условия установки: Учитывайте условия окружающей среды, в которой будет работать PXI-7344. Диапазон рабочих температур и влажности должны соответствовать требованиям модуля. Если условия установки выходят за эти пределы, необходимо предусмотреть дополнительные меры, такие как установка системы кондиционирования воздуха или защиты от электромагнитных помех. Также убедитесь, что место установки имеет достаточное пространство для установки и обслуживания модуля в шкафу PXI.
- Бюджет: Сравните стоимость PXI-7344 с другими аналогичными продуктами на рынке. Помимо начальной стоимости, также учитывайте стоимость обслуживания, обновления программного обеспечения и возможные дополнительные расходы на другие модули PXI и кабели. Выберите модуль, который соответствует вашим требованиям по качеству и стоимости.
7. Предостережения
- Установка: Перед установкой PXI-7344 убедитесь, что шкаф PXI отключен от питания. Следуйте инструкциям по установке для правильного подключения модуля в шкаф PXI и кабелей питания. Убедитесь, что все соединения надежно установлены и не имеют повреждений.
- Безопасность: Не трогайте внутренние компоненты модуля при включенном питании шкафа PXI. Используйте соответствующую защитную экипировку, такую как изолирующие перчатки и защитные очки, при работе с электрическими цепями и компонентами. В случае возникновения аномалий, таких как перегрев, запах горения или необычные шумы, немедленно отключите питание шкафа PXI и обратитесь к специалистам.
- Обслуживание: Регулярно проверяйте состояние PXI-7344 на предмет физических повреждений, таких как трещины в корпусе или разрывы кабелей. Периодически обновляйте программное обеспечение модуля и платформы PXI в соответствии с рекомендациями производителя для сохранения точности и надежности работы. Также следите за состоянием индикаторов работы модуля в шкафу PXI, чтобы быстро обнаружить и исправить возможные проблемы.
