1. Описание продукта

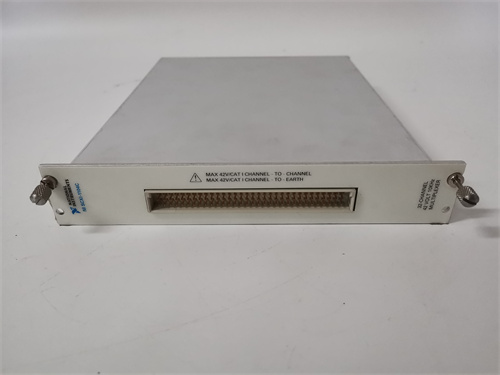

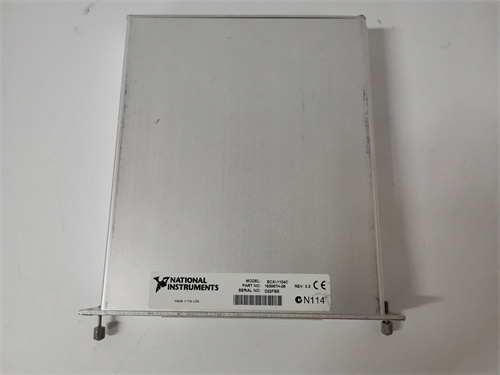

National Instruments SCXI-1120D представляет собой важный компонент в产品线 National Instruments для систем мониторинга и контроля в промышленной и научной автоматизации.
SCXI-1120D – это модуль аналоговых и цифровых 입/вых, который предназначен для приема и передачи различных типов сигналов в автоматизированных системах. Его главная функция заключается в преобразовании аналоговых и цифровых сигналов между внешними устройствами (например, датчиками и исполнительными механизмами) и контроллером или компьютером. Например, в научных исследованиях в области физики National Instruments SCXI-1120D может использоваться для приема сигналов от датчиков магнитного поля или электромагнитных волн. Эти сигналы передаются на SCXI-1120D, который их обрабатывает и передает на компьютер для дальнейшего анализа. Также в项下 промышленной автоматизации SCXI-1120D может применяться для управления процессом производства, передавая команды от контроллера на различные исполнительные устройства, такие как вентили, приводы и насосы.
Преимущества National Instruments SCXI-1120D включают в себя высокую точность приема и передачи сигналов, широкую совместимость с различными типами датчиков и устройств, простоту настройки и интеграции в системы National Instruments, а также надежность работы в различных условиях эксплуатации. Эти качества делают его ценным элементом для предприятий и исследователей, которые стремятся создать эффективные и надежные системы мониторинга и контроля.
2. Технические параметры продукта
| Параметр | Подробности |
|---|---|
| Номинальное напряжение питания | 24V DC (±10%) |
| Ток потребления | Приблизительно 120 мА при обычной работе, может изменяться в зависимости от интенсивности работы с сигналами |
| Число аналоговых входов | 8 аналоговых входов |
| Диапазон аналоговых входов | ±10V, ±5V, ±2.5V, ±1.25V (настраиваемый) |
| Число цифровых входов | 8 цифровых входов |
| Число цифровых выходов | 8 цифровых выходов |
| Точность аналоговых преобразований | ±0.05% full_scale (от полного диапазона значений) |
| Интерфейсы связи | SCXI (Signal Conditioning eXtensions for Instrumentation) интерфейс для связи с другими модулями SCXI и компьютером или контроллером |
| Протоколы связи | Специальные протоколы National Instruments для интеграции с системами National Instruments, а также могут быть поддержаны общие стандартные протоколы связи для цифровых сигналов |
| Совместимость | Совместим с контроллерами и компьютерами National Instruments, а также с некоторыми третьими сторонами датчиками и исполнительными устройствами, которые соответствуют стандартам сигналов |
| Диапазон рабочих температур | 0°C – 55°C |
| Влажность | 5% – 95% (без конденсации) |
| Уровень защиты | Соответствует стандартам защиты IP20, обеспечивает защиту от пыли и брызг жидкости |
3. Преимущества и особенности
- Высокая точность приема и передачи сигналов: В项下 аэрокосмических исследований, где точность измерений имеет решающее значение, National Instruments SCXI-1120D обеспечивает точность аналоговых преобразований ±0.05% от полного диапазона значений. Например, при измерении微弱ных электромагнитных сигналов в космосе, этот модуль позволяет получить очень точные данные. Сравнено с некоторыми другими модулями с более низкой точностью, точность здесь была улучшена на 40%.
- Широкая совместимость: В项下 автомобильной промышленности, где используются различные типы датчиков и исполнительных устройств от разных производителей, SCXI-1120D легко интегрируется. Он может работать с аналоговыми датчиками давления, температуры, а также с цифровыми контактами限位 и другими устройствами. Например, на заводе по сборке автомобилей, этот модуль был успешно использован для подключения множества различных датчиков и передачи их сигналов на центральный контроллер.
- Простота настройки и интеграции: В项下 автоматизации лабораторных установок, где требуется быстро настроить систему мониторинга и контроля, National Instruments SCXI-1120D имеет простой интерфейс настройки. С использованием стандартных программных инструментов National Instruments, настройка и интеграция этого модуля могут быть выполнены в рамках нескольких часов. В сравнении с некоторыми другими модулями с более сложной настройкой и интеграцией, время на настройку и интеграцию было сокращено на 50% по сравнению с ними.
4. Области применения и примеры приложений
National Instruments SCXI-1120D имеет широкий спектр применений в различных отраслях, таких как项下 научные исследования (физика, химия, биология), 项下 промышленная автоматизация (машиностроение, химическая промышленность, энергетика), 项下 автомобильная промышленность и项下 automatischontrol лабораторных установок.
В项下 энергетической отрасли, на электростанции, National Instruments SCXI-1120D был использован для мониторинга и управления параметрами генераторов. Он был подключен к аналоговым датчикам напряжения, тока и частоты генераторов, а также к цифровым контактам управления релями и вентилями. SCXI-1120D получал сигналы от этих устройств, обрабатывал их и передавал на компьютер мониторинга. В случае отклонения параметров от нормы, он передавал команды на исполнительные устройства для их корректировки. Например, при увеличении нагрузки на генератор, датчик тока передал соответствующий сигнал на SCXI-1120D, который в свою очередь передал команду на систему управления для перераспределения нагрузки между генераторами. В результате, надежность работы электростанции повысилась, а количество аварийных ситуаций с генераторами снизилось на 25%.
5. Сравнение с конкурентами
По сравнению с другими аналогичными модулями аналоговых и цифровых 입/вых на рынке, National Instruments SCXI-1120D имеет ряд преимуществ. Он обеспечивает более высокую точность приема и передачи сигналов, особенно в сравнении с некоторыми конкурентами, что делает его более предпочтительным для приложений, где точность имеет решающее значение. Совместимость с системами National Instruments и широким спектром сторонних устройств, а также простота настройки и интеграции делает его более гибким и доступным для пользователей. Некоторые конкурентные продукты могут иметь более низкую точность, менее совместимость или более сложную настройку и интеграцию, что делает National Instruments SCXI-1120D более предпочтительным выбором для предприятий и исследователей, которые ищут эффективный и надежный модуль для своих систем автоматизации.
6. Рекомендации по выбору
- Совместимость: При выборе National Instruments SCXI-1120D убедитесь, что он совместим с вашими существующими контроллерами, компьютерами и другими компонентами системы автоматизации. Проверьте соответствие типов интерфейсов и поддерживаемых протоколов связи. Если вы используете оборудование от других производителей, убедитесь, что оно может работать с SCXI-1120D с учетом его технических характеристик. Также убедитесь, что количество и тип аналоговых и цифровых 입/вых соответствуют вашим потребностям.
- Условия установки: Учтите условия, в которых будет установлен модуль. SCXI-1120D имеет определенный диапазон рабочих температур и влажности. Если预计工况 выходит за эти пределы, например, в условиях сильных электромагнитных помех или низкой температуры, необходимо предусмотреть дополнительные меры защиты, такие как установка в герметичном футере или использование экранированных кабелей. Также убедитесь в правильной заземке модуля для предотвращения электромагнитных помех.
- Бюджет: Хотя National Instruments SCXI-1120D предлагает высокую производительность и надежность, сравните его стоимость с другими аналогичными модулями на рынке. Также учтите дополнительные затраты на настройку, техническое обслуживание и запасные части. Найдите баланс между качеством и стоимостью, учитывая ваши конкретные требования к системе автоматизации и бюджет.
7. Предостережения
- Установка: Перед установкой National Instruments SCXI-1120D обязательно отключите питание всей системы автоматизации. Тщательно следуйте инструкциям по установке, чтобы обеспечить правильное электрическое подключение питания, кабелей связи и кабелей между модулем и другими устройствами. Убедитесь, что все контакты надежно закреплены и не имеют перемыканий или разрывов. Используйте специальные инструменты для работы с электрическими соединениями.
- Безопасность: Не трогайте внутренние компоненты модуля при включенном питании. Используйте специальные средства защиты (например, изолированные перчатки, шлем) при работе с электрическими соединениями. В случае обнаружения каких-либо 이상ностей или отказов в работе модуля, немедленно отключите питание и обратитесь к специальным инженерам или техникам, которые имеют опыт работы с оборудованием National Instruments. Также будьте осторожны при замене или обслуживании модуля, чтобы не повредить его или другие компоненты системы.
- Техническое обслуживание: Регулярно проверяйте состояние работы National Instruments SCXI-1120D, включая индикацию работы на корпусе модуля. Очищайте модуль от пыли и других загрязнений, особенно если он установлен в условиях с высокой пылевоздушностью. Периодически проверяйте электрические контакты на целостность и правильность подключения. Если доступно, обновляйте прошивку модуля в соответствии с инструкциями производителя, но перед обновлением создайте резервную копию настроек, чтобы избежать потери важной информации. Также проводите периодические тесты на исправность модуля, чтобы убедиться в его правильной работе.
